产品名称: 船用钛法兰

材质 :TA1 TA2 TA3 TA9 TA10 TC4 TC11......

标准 :国标,美标,德标,日标,化工部标准

材质标准:GB/T16598-2013,GB/T 25137-2010,ASTM B381

产品描述: 宝鸡晶成钛业主营:钛合金船用法兰、船用钛法兰、钛管件产品,生产厂家,现货库存,支持定制加工,欢迎询价0917-3906288 | 材质 :TA1/GR1 TA2/GR2 TA3 TA9 TA10 TC4/GR5 TC11等 | 标准 :GB573、GB568-65、GB569-65、GB2503-89、GB2506-89、GB/T10745-89、GB2501-89、GB2502-89

产品详情

船标钛合金法兰常用材质: TA2,TC4

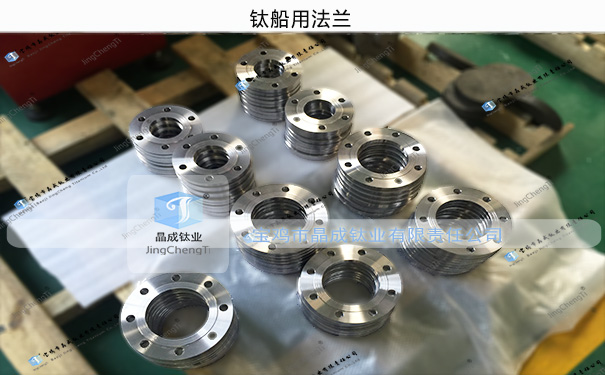

船用<a href=http://www.tiflange.com/products/titanium-flanges.html target='_blank'>钛法兰</a>

常用标准:


  • 国标 (GB/T9119  , HG/T20592 JB/T系列)
  • 船标(GB568-65、GB569-65、GB2503-89、GB2506-89、GB/T10745-89、GB2501-89、GB2502-89)
  • 美标 (ANSI B16.5 , ANSI B16.47)
  • 德标 (DIN系列)
  • 日标(JIS系列)
  •  欧标(EN1092-1)


常用密封面形式:RF,FF

更多标准请查看->钛法兰生产标准

非标产品接受来图定制


欧洲法兰体系
 美洲法兰体系
 国内标准体系
体系标准
 德国DIN系列(包括俄罗斯OCT)
 美国ANSI B16.5 ANSI B16.47
 GB/T911GB/T9112-2000（GB9113·1-2000～GB9123·4-2000）HG/T20592-2009
公称压力
 0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0Mpa
 150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa）
 PN2.5 PN10 PN16 PN25 PN40 PN63 PN100 PN160
Class150 Class300 Class600 Class900 Class1500 Class2500
公算通径
 15~2000mm
 6~4000mm
 10mm~1500mm
法兰结构形式

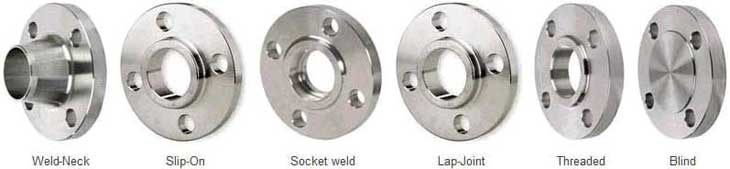

 平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖
 条焊、承插焊、螺纹连接、松套、对焊及法兰盖
 整体法兰、单元法兰（螺纹法兰，焊接法兰，对焊法兰）、带颈平焊法兰、带颈承插焊法兰板式平焊法兰、松套法兰对焊环松套带颈法兰、对焊环松套板式法兰、平焊环松套板式法兰、板式翻过松套法兰、法兰盖、旋转法兰、锚固法兰、堆焊/覆焊法兰
密封面形式
 平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面
 凹面、凹凸面、榫槽面、金属环连接面
 平面、凹面、凹凸面、榫槽面、环连接面

船舶液压管系压力非常高，所以都采用特制的承插式高压方法兰，法兰厚度根据管径不同在30mm—45mm左右，这种法兰一般采用一片凹法兰与一片凸法兰的连接方式，用O型圈作为密封材料。
