产品名称: -FM/-M钛法兰 NB/T47023-2012

产品描述: NB/T47023-2012标准钛法兰，-FM -M法兰 DN300~DN2600，PN0.6Mpa,PN1.0Mpa,PN1.6Mpa,PN2.5Mpa,PN4.0Mpa,PN6.4Mpa尺寸标准，材质TA2、TA9、TA10等

产品详情

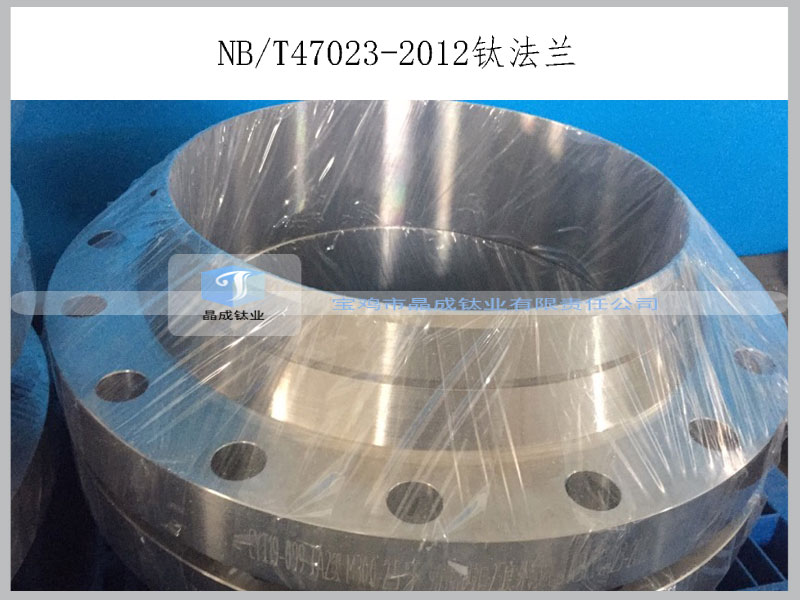

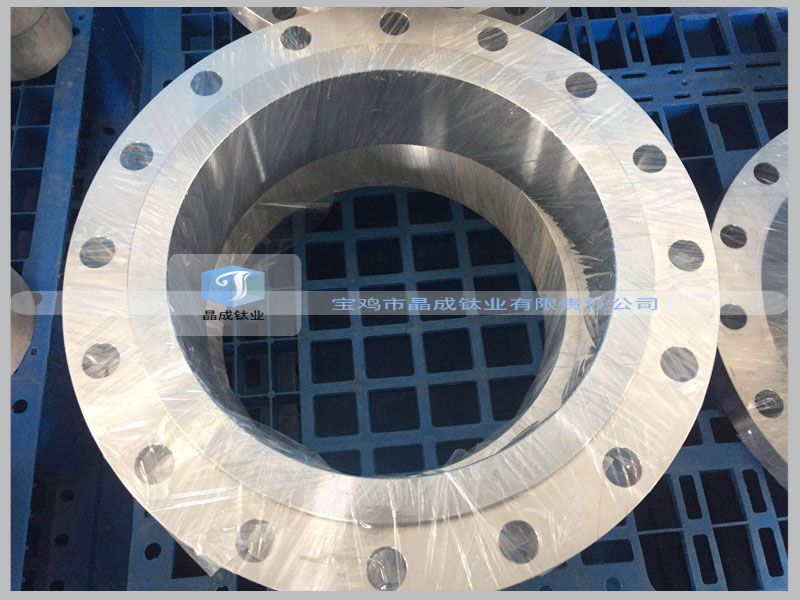

NB/T47023-2012标准钛法兰，长颈对焊法兰，NB/T47023-2012标准替代老标准JB/T 4703-2000。

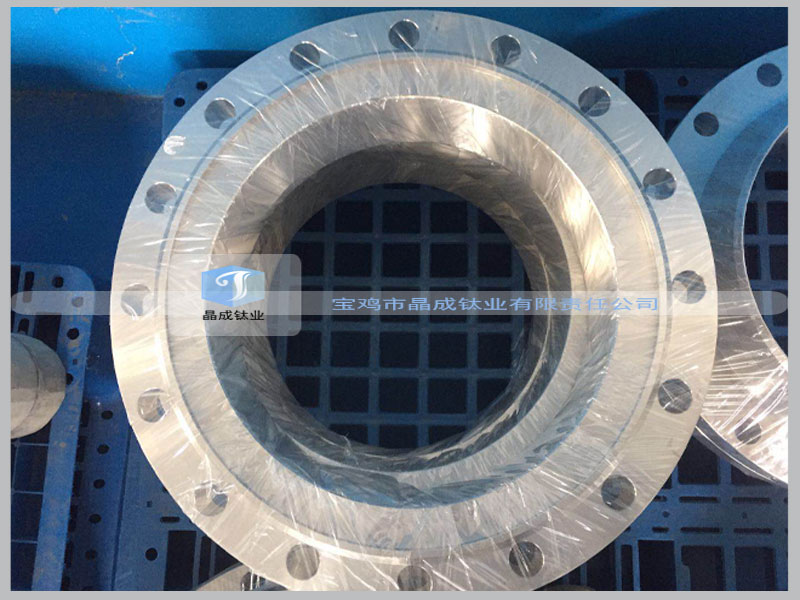

 NG/T47023钛长颈对焊法兰

NB/T47023-2012钛法兰简略参数

  • 材质TA1、TA2、TA9、TA10
  • 公称通径尺寸标准DN300~DN2600
  • 公称压力PN0.6Mpa,PN1.0Mpa,PN1.6Mpa,PN2.5Mpa,PN4.0Mpa,PN6.4Mpa
  • 密封面 -FM，-M

NB/T47023-2012钛法兰的两种密封面形式：

-M面 槽面

 -FM面

-FM面 榫面

 -M面

NB/T47023-2012钛法兰-长颈对焊法兰只有一种法兰行式，类似于HG/T20592-2009标准的带颈对焊法兰(WN)，NG/T47023钛法兰有6个压力等级，公称压力为PN0.6、1.0、1.6、2.5、4.0、6.4，不同公称压力所对应公称通径范围不同，如下表所示：

PN 0.6Mpa DN1300~DN2600
PN 1.0Mpa
 DN300~DN2600
PN 1.6Mpa DN300~DN2600
PN 2.5Mpa DN300~DN2600
PN 4.0Mpa DN300~DN2000
PN 6.4Mpa DN300~DN1200
NB/T47023-2012钛法兰法兰密封面-FM榫面与-M槽面在使用过程中配合，榫面与槽面相对称固定，连接更紧密，不易松动。

宝鸡市晶成钛业有限公司，专业钛法兰、钛管件、钛管道、锻件、设备、加工件厂家，欢迎来电咨询。
